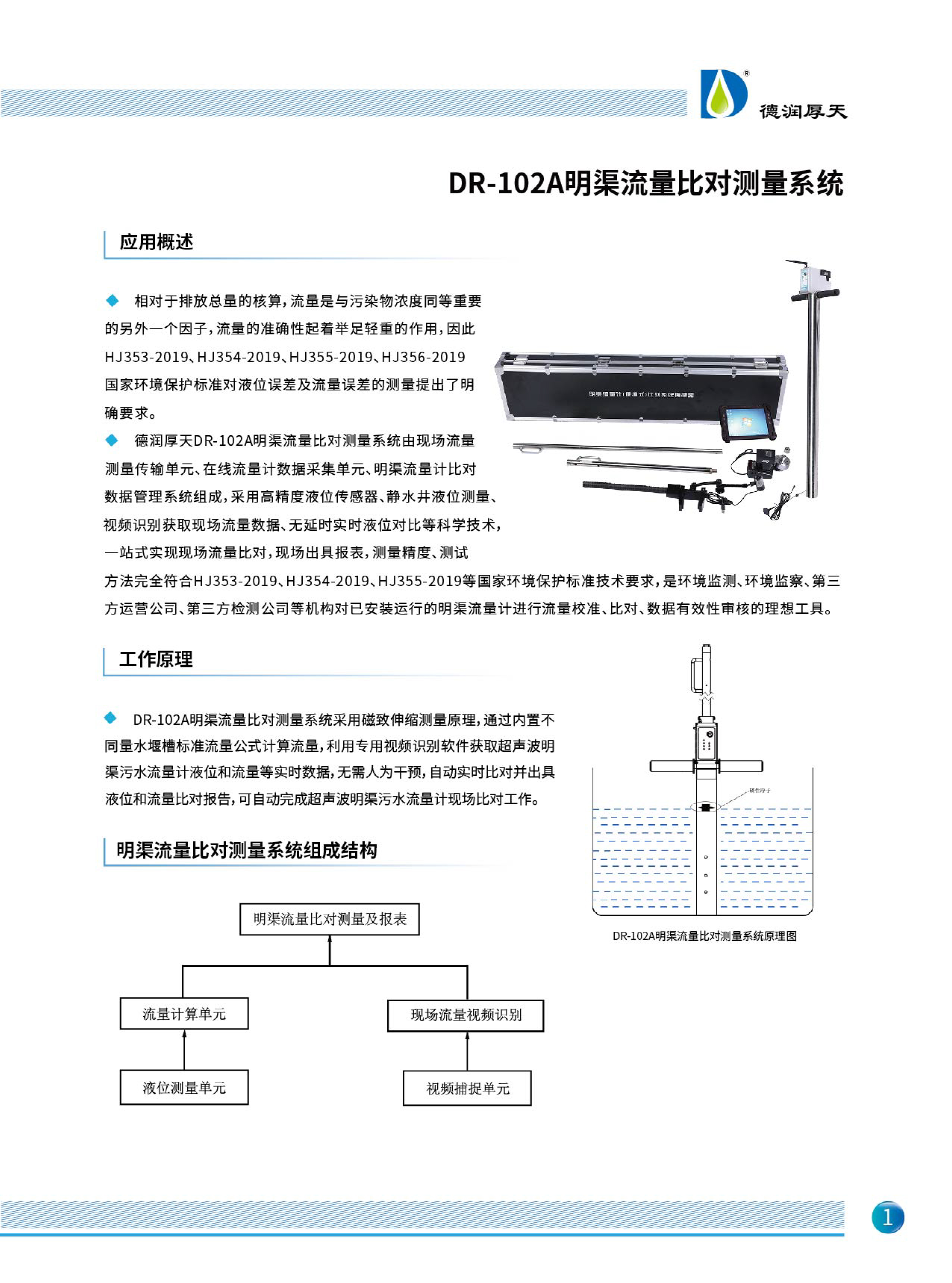

DR-102A明渠流量比对测量系统

应用概述
相对于排放总量的核算,流量是与污染物浓度同等重要的另外一个因子,流量的准确性起着举足轻重的作用,因此HJ353-2019、HJ354-2019、HJ355-2019、HJ356-2019国家环境保护标准对液位误差及流量误差的测量提出了明确要求。
德润厚天DR-102A明渠流量比对测量系统由现场流量测量传输单元、在线流量计数据采集单元、明渠流量计比对数据管理系统组成,采用高精度液位传感器、静水井液位测量、视频识别获取现场流量数据、无延时实时液位对比等科学技术，一站式实现现场流量比对,现场出具报表,测量精度、测试方法完全符合HJ353-2019、HJ354-2019、HJ355-2019等国家环境保护标准技术要求,是环境监测、环境监察、第三方运营公司、第三方检测公司等机构对已安装运行的明渠流量计进行流量校准、比对、数据有效性审核的理想工具。

工作原理
DR-102A明渠流量比对测量系统采用磁致伸缩测量原理，通过内置不同量水堰槽标准流量公式计算流量,利用专用视频识别软件获取超声波明渠污水流量计液位和流量等实时数据,无需人为干预，自动实时比对并出具液位和流量比对报告,可自动完成超声波明渠污水流量计现场比对工作。

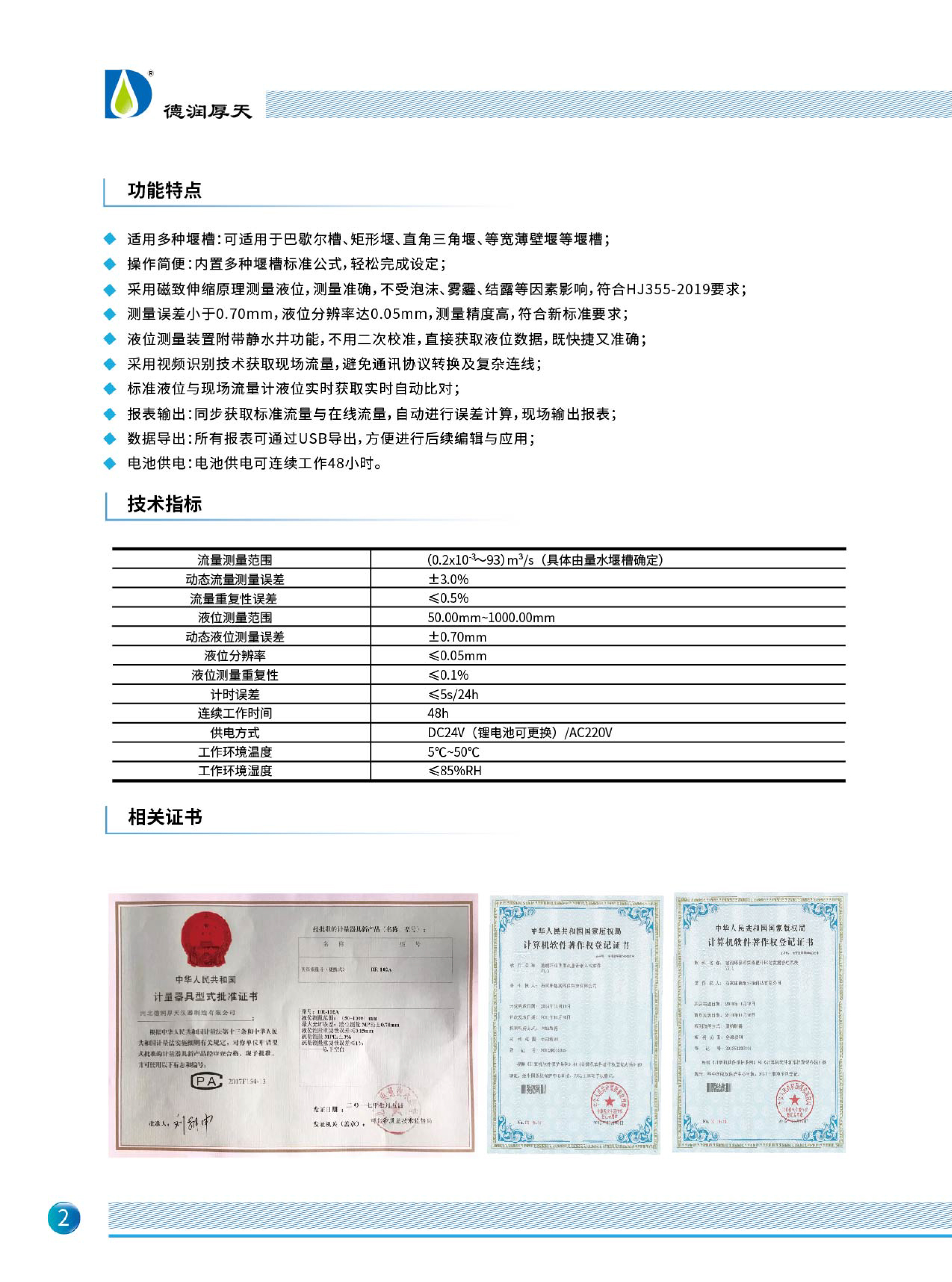

功能特点
适用多种堰槽:可适用于巴歇尔槽、矩形堰、直角三角堰、等宽薄壁堰等堰槽；

操作简便:内置多种堰槽标准公式,轻松完成设定;

采用磁致伸缩原理测量液位,测量准确,不受泡沫、雾霾、结露等因素影响,符合HJ355-2019要求;

测量误差小于0.70mm,液位分辨率达0.05mm,测量精度高,符合新标准要求;

液位测量装置附带静水井功能,不用二次校准,直接获取液位数据,既快捷又准确;

采用视频识别技术获取现场流量,避免通讯协议转换及复杂连线;

标准液位与现场流量计液位实时获取实时自动比对;
报表输出:同步获取标准流量与在线流量，自动进行误差计算,现场输出报表;

数据导出:所有报表可通过USB导出，方便进行后续编辑与应用;

电池供电:电池供电可连续工作48小时。
技术指标

相关证书

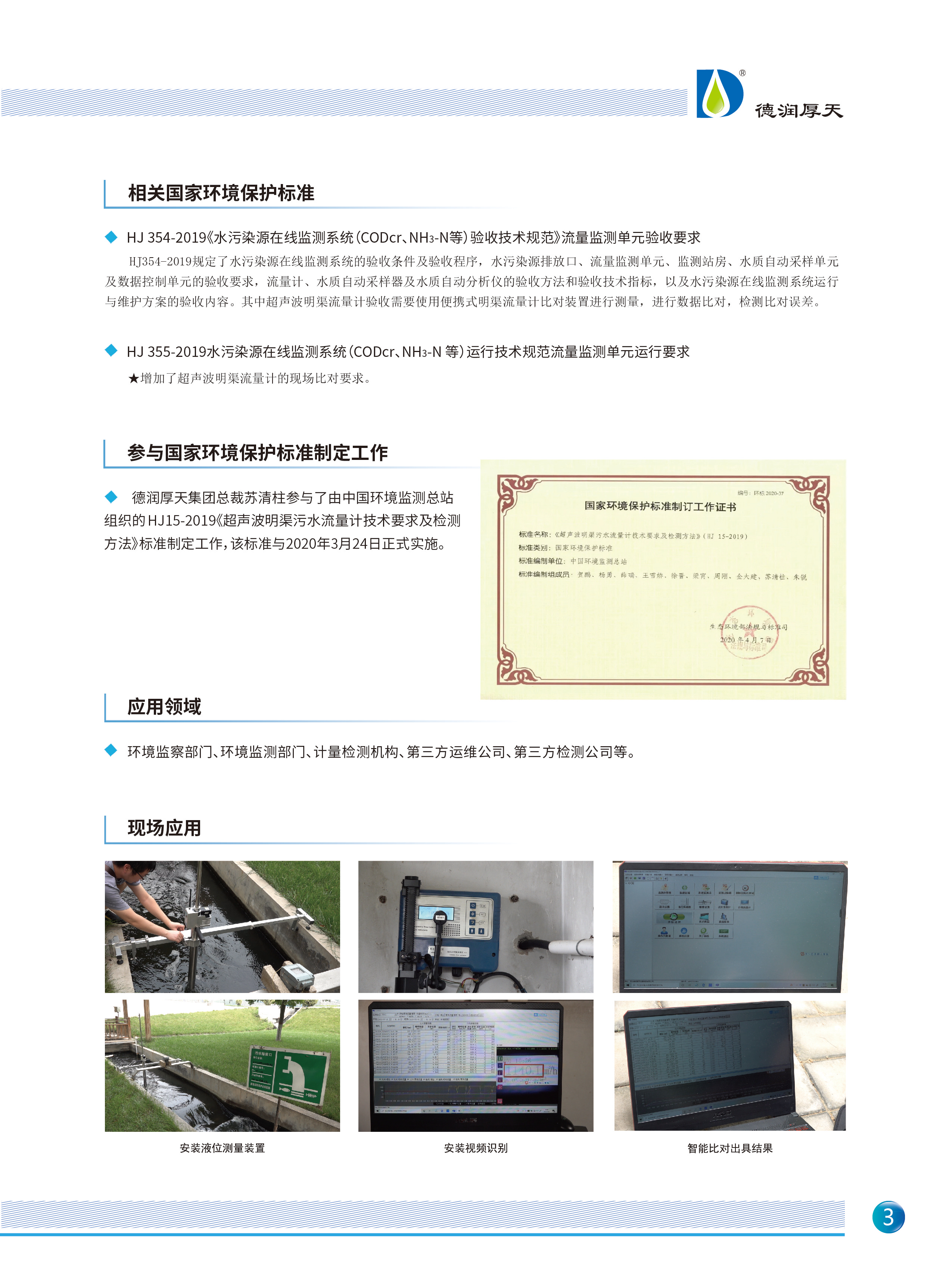

相关国家环境保护标准
HJ354-2019《水污染源在线监测系统(CODcr、NH3-N等)验收技术规范》流量监测单元验收要求

HT354-2019规定了水污染源在线监测系统的验收条件及验收程序，水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的验收要求，流量计、水质自动采样器及水质自动分析仪的验收方法和验收技术指标，以及水污染源在线监测系统运行与维护方案的验收内容。其中超声波明渠流量计验收需要使用便携式明渠流量计比对装置进行测量，进行数据比对，检测比对误差。
HJ355-2019水污染源在线监测系统(CODcr、NH3-N 等)运行技术规范流量监测单元运行要求

★增加了超声波明渠流量计的现场比对要求。

参与国家环境保护标准制定工作
德润厚天集团总裁苏清柱参与了由中国环境监测总站组织的 HJ15-2019《超声波明渠污水流量计技术要求及检测方法》标准制定工作,该标准与2020年3月24日正式实施。

应用领域
环境监察部门、环境监测部门、计量检测机构、第三方运维公司、第三方检测公司等。
现场应用
